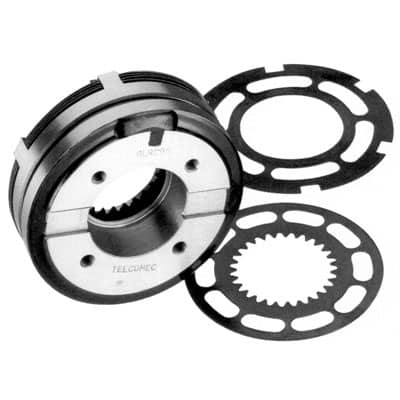

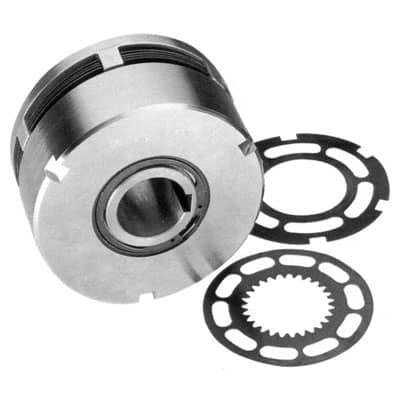

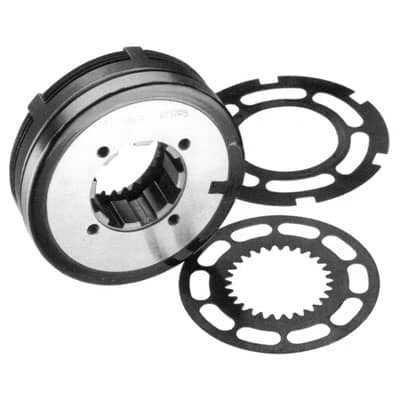

Innesti elettromagnetici a dischi

Gli innesti elettromagnetici a dischi, caratterizzati da un design costruttivo semplice e da dimensioni compatte, risultano la scelta ideale nell'automazione dei processi meccanici, ad esempio quando vi è la necessità di comandare elettricamente a distanza trasmissioni meccaniche con organi in movimento.

Gli innesti a dischi trasmettono la coppia torcente per mezzo di un pacco lamellare. La bobina viene eccitata creando un circuito magnetico che attraversa il pacco lamellare, formato da dischi interni (collegati ad un ingranaggio fissato all'albero conduttore) e da dischi esterni (trattenuti da una campana collegata all'organo condotto.

Il circuito magnetico si chiude attraverso il piattello di riscontro e compatta il pacco lamellare.

L'ondulazione dei dischi assicura l'apertura dell'innesto quando viene disinserito e garantisce che la coppia residua risulti minima. Il funzionamento deve avvenire in presenza di lubrificazione.
